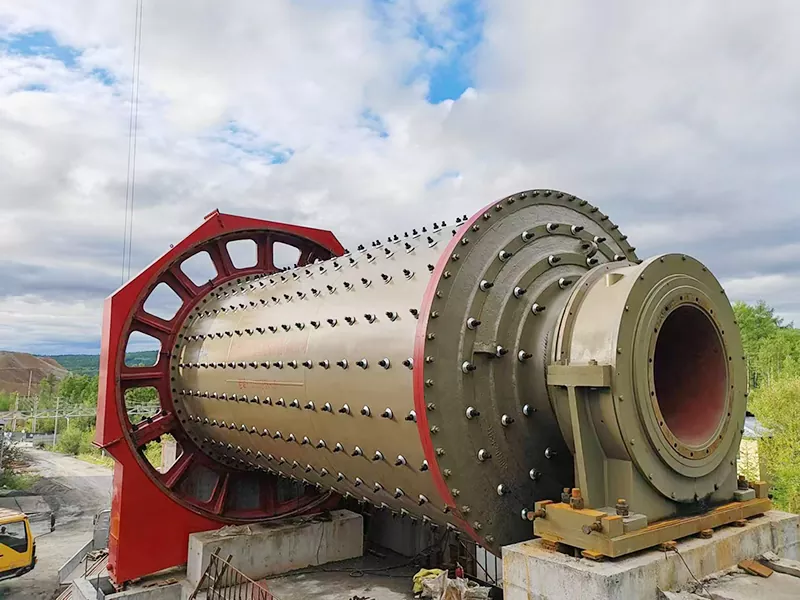

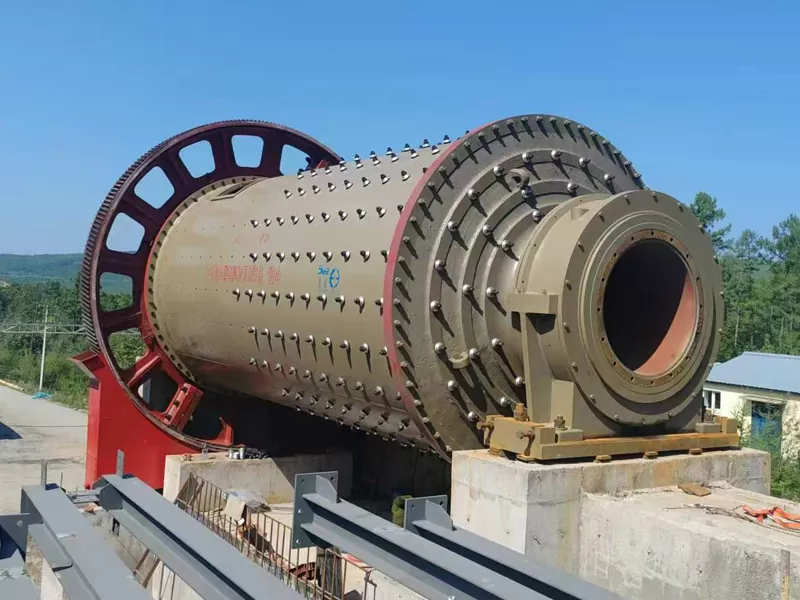

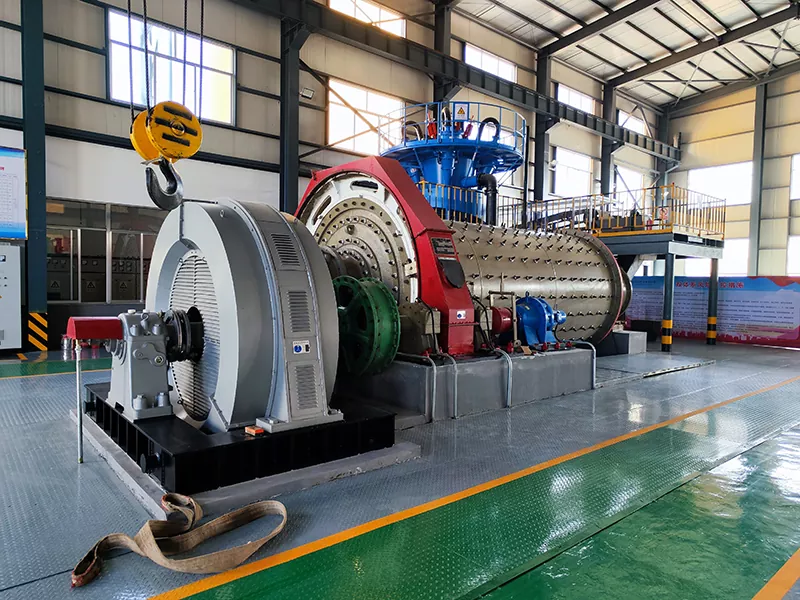

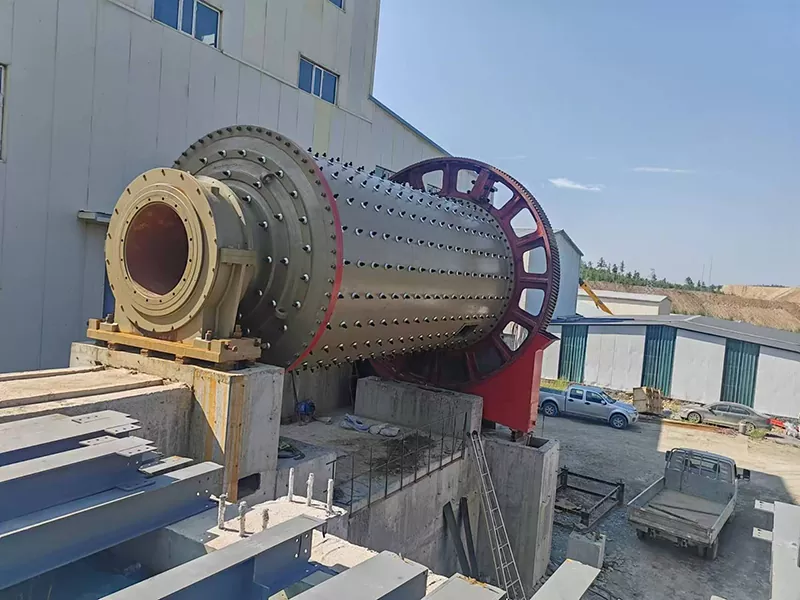

Energiją taupantis grotelių rutulinis malūnas

Energiją taupantį grotelių rutulinį malūną tiekia profesionalus gamintojas -EPIC, siūlantis patikimą ir efektyvų sprendimą stambioms rūdoms šlifuoti. Šis rutulinis malūnas yra geriausias eksporto produktas, kuriame integruotos pažangios technologijos, energijos vartojimo efektyvumas ir tvirta konstrukcija, kad atitiktų šiuolaikinius mineralų apdorojimo poreikius.

Produkto parametras

Kodėl verta rinktis mūsų grotelių rutulinį malūną?

Programos

· Stambios rūdos šlifavimas aukso, vario, geležies ir kitose spalvotųjų ir juodųjų metalų kasybos operacijose.

· Tinka didelės apimties mineralų perdirbimo įmonėms, kurioms reikalingas didelis našumas ir pastovus dalelių dydis.

· Naudojamas tiek šlapio, tiek sauso šlifavimo procesuose, siekiant pagerinti lankstumą ir efektyvumą.

Kaip veikia grotelių rutulinis malūnas

EPIC grotelių rutulinis malūnas lėtai sukasi per perdavimo įrenginį. Medžiaga tiekiama iš cilindro padavimo galo. Viduje plieniniai rutuliai veikia medžiagą ir padeda savaime šlifuoti. Nuolatinis padavimas nukreipia medžiagą link išleidimo galo. Tinklelio plokštė išstumia rūdą ir neleidžia plieniniams rutuliukams išsikrauti ir užtikrina minimalų peršlifavimą. Riedėjimo guoliai abiejuose galuose pakeičia slydimo guolius, žymiai sumažindami energijos sąnaudas.

Pagrindinės veikimo savybės:

1. Žiedinis įdėklas su grioveliais maksimaliai padidina rutulio rūdos kontaktinį paviršių ir pagerina šlifavimo efektyvumą.

2. Dideli dviejų eilių sferiniai ritininiai guoliai sumažina pasipriešinimą paleidimui ir trintį.

3. Alyvos rūko tepimas užtikrina nuolatinį ir patikimą pavarų darbą.

4. Sukurtas dideliems gamybos pajėgumams, iki 160 t/val.

5. Lankstus montavimas: maži įrenginiai (<2,1 m skersmens) turi integruotą rėmą patogiai civilinei statybai.

Energijos taupymo pranašumai

· Optimizuotas šlifavimo efektas:

Gofruoti įdėklai pakelia medžiagą, pagerina šlifavimą ir sumažina energiją.

· Mažesnės veiklos išlaidos:

Energiją taupančio grotelių rutulinio malūno riedėjimo guoliai sumažina trintį ir sutaupo 20–30 % energijos.

· Didesnis našumas:

Didelės išleidimo angos ir kontroliuojamas per didelis šlifavimas pagerina našumą.

· Paprasta priežiūrai:

Alyvos dulksnos tepimas ir moduliniai komponentai supaprastina priežiūrą.

Palyginimas su rinkos alternatyvomis

· EPIC energiją taupanti konstrukcija pranoksta tradicines perpildymo rutulines malūnėles, nes sumažina per daug šlifavimą.

· Pasaulinis eksportas parodo produkto pritaikomumą ir našumą įvairių tipų mineralams.

· Tinkamos parinktys pagal konkrečius projekto poreikius leidžia tiksliai valdyti dalelių dydį ir šlifavimo efektyvumą.

Projekto atvejis

Mineralų perdirbimo gamyklai Pietryčių Azijoje reikėjo patikimo stambios aukso rūdos malimo sprendimo. Jų esamas perpildymo malūnas per daug šlifavo medžiagą, todėl sunaudojo daug energijos ir dalelių dydžio buvo nevienodo. Jie pasirinko EPIC grotelių rutulinį malūną, kad jį pakeistų.

Patvirtinimas vietoje

Prieš išsiunčiant, kliento techninė komanda apsilankė EPIC Qingdao gamykloje, kad patikrintų gamyklą. Jie daugiausia dėmesio skyrė trims dalykams: grotelių plokštės išleidimo sistemai (siekiant patvirtinti, kad ji neleidžia plieniniams rutuliukams išbėgti, o pro juos patenka šiurkščia rūda), žiedinio įdėklo įrengimą su grioveliais (siekiant patikrinti rutulio rūdos kontaktinį paviršių) ir alyvos dulksnos tepimo sistemą ant pavarų dėžės ir pagrindinių guolių. Grupė taip pat peržiūrėjo cilindro suvirinimo kokybę ir didelių dviejų eilių sferinių ritininių guolių surinkimo toleranciją.

Rezultatas

Po priėmimo malūnas buvo išsiųstas ir pradėtas naudoti vietoje. Klientas pranešė apie stabilų veikimą, pastovų išmetimo dalelių dydį ir išmatuojamą energijos suvartojimo sumažėjimą, palyginti su ankstesniu perpildymo malūnu. Projektas patvirtino, kad šiurkščiavilnių rūdų šlifavimo atveju ardyno išleidimo konstrukcija sumažina per daug šlifavimą ir pagerina bendrą grandinės efektyvumą.

Kodėl verta rinktis EPIC

1. Specializuojasi stambaus šlifavimo įrangos gamyboje

EPICšlifavimo malūnus gamina nuo 1988 m., kurių produktų linija apima grotelių rutulinius malūnus, perpildymo rutulinius malūnus, autogeninius malūnus, strypinius malūnus ir maišomuosius malūnus. Šiurkščiavilnių šlifavimo grandinių atveju mūsų inžinierių komanda supranta, kaip iškrovimo metodas, įdėklo profilis ir guolio tipas veikia dalelių dydžio pasiskirstymą ir energijos suvartojimą – ir mes atitinkamai konfigūruojame kiekvieną malūną.

2. Sumontuota riedėjimo guolių technologija

Mūsų energiją taupančiame grotelių rutuliniame malūne vietoj slydimo guolių naudojami dideli dviejų eilių sferiniai ritininiai guoliai. Šis dizainas nėra priedas; jis nuo pat pradžių sukonstruotas į malūno konstrukciją, apimantis guolio lizdo apdirbimą, velenų išlygiavimą ir tepimo maršrutą. Rezultatas – 20–30 % mažesnės energijos sąnaudos ir lengvesnis paleidimas.

3. Žiedinis įdėklas su grioveliais – suprojektuotas, išlietas ir sumontuotas EPIC

Žiedinis įdėklas su grioveliais gaminamas pagal paties EPIC brėžinius ir montuojamas mūsų dirbtuvėse. Mes kontroliuojame griovelio profilį, medžiagos kietumą ir pritaikymo toleranciją, todėl įdėklas užtikrina pastovų rutulinės rūdos kontaktą ir nuspėjamą dėvėjimosi laiką. Pakaitiniai įdėklai taip pat galimi garantiniam aptarnavimui.

4. Viso masto gamybos pajėgumai

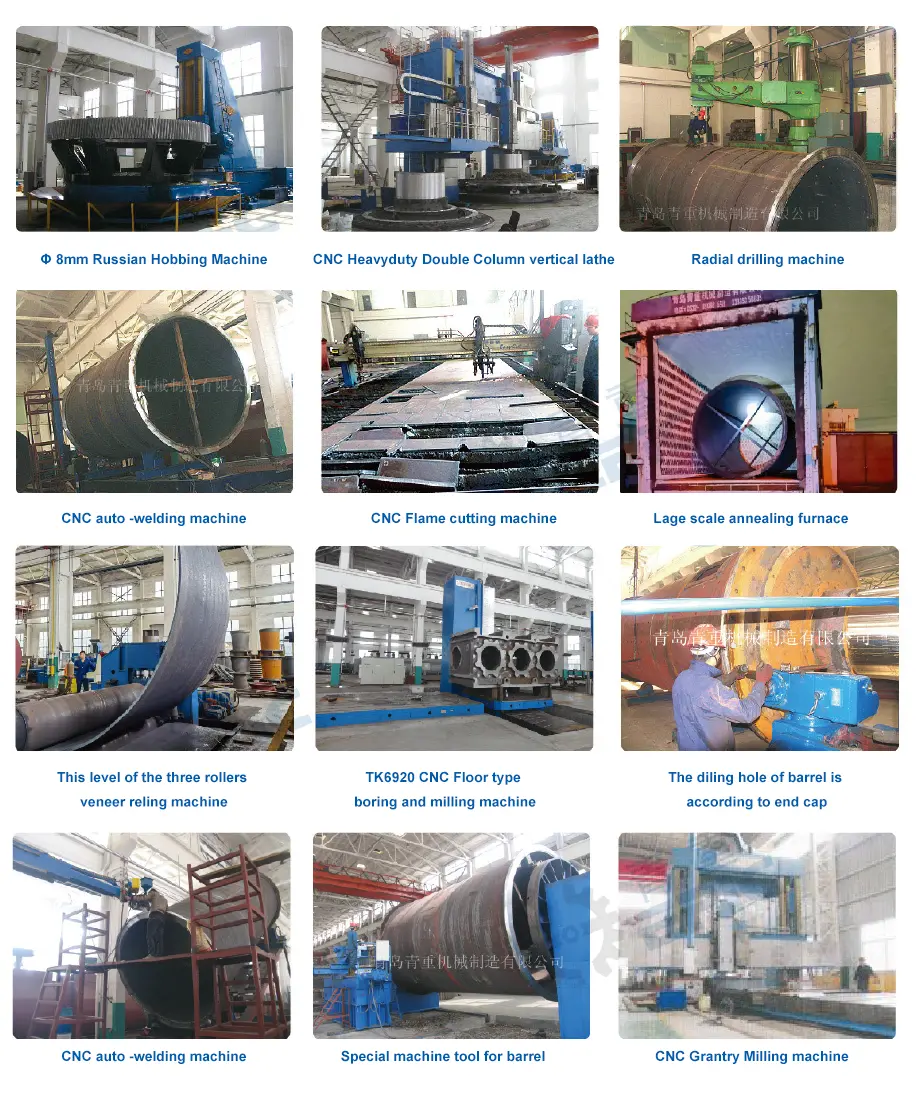

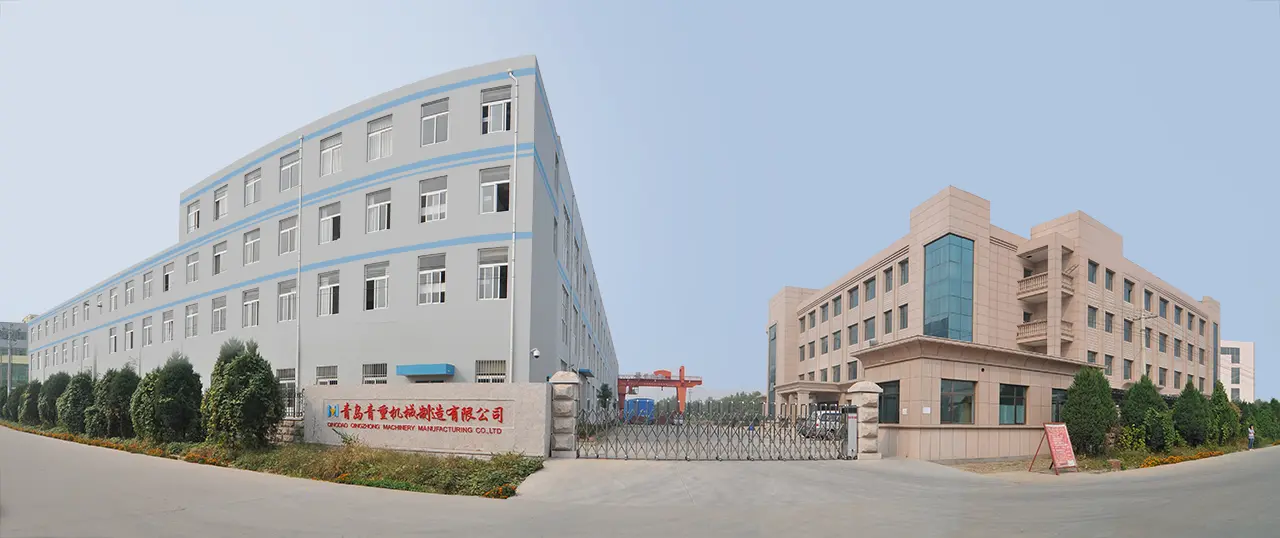

EPIC Qingdao gamybos bazė apima liejimą, apdirbimą, suvirinimą, surinkimą ir bandymą. Grotiniai rutuliniai malūnai iki 5,5 m cilindro skersmens ir 5200 kW pagrindinės variklio galios gaminami įmonės viduje, o gamybos pajėgumų duomenis galima patikrinti gamykloje.

5. Užjūrio projektų patirtis

EPIC malimo malūnai eksportuojami į Pietryčių Aziją, Pietų Ameriką, Afriką, Vidurinius Rytus ir Centrinę Aziją. Mūsų tarptautinės verslo ir techninės komandos palaiko užsienio projektus nuo modelio parinkimo, pritaikymo ir gamyklos patikros iki montavimo nurodymų ir ilgalaikės priežiūros.

6. Gamyklos patikrinimas Sveiki atvykę

Užjūrio klientai kviečiami apsilankyti EPIC Qingdao gamykloje, kad prieš išsiunčiant apžiūrėtų grotelių plokščių išleidimo sistemą, žiedinį įdėklą su grioveliais, tepimo alyvos rūko sistemą, cilindrų suvirinimą ir guolių surinkimą. Techninės derybos apima rūdos tipą, tiekimo dydį, tikslinį dalelių dydį, pralaidumą, montavimo gaires ir ilgalaikę priežiūrą.

7. Pritaikymas stambaus šlifavimo grandinėms

Kiekvienas stambaus šlifavimo projektas turi skirtingas rūdos charakteristikas, tiekimo dydį ir tikslinį dalelių dydį. EPIC teikia pritaikytas konfigūracijas, apimančias cilindro dydį, įdėklo profilį, guolio tipą, pavaros konfigūraciją, valdymo sistemą ir išleidimo angos dizainą, atsižvelgiant į jūsų projekto parametrus.

8. Atsarginės dalys ir aptarnavimas po pardavimo

EPIC tiekia įdėklus, grotelių plokštes, guolius, krumpliaračius ir kitas susidėvinčias dalis visam malūno tarnavimo laikui. Pasirinktiniai modeliai pateikiami pakartotiniam užsakymui. Ilgalaikiai klientai gauna pirmenybę atsarginių dalių aptarnavimui ir techninei pagalbai.

DUK

1 klausimas: kuo skiriasi grotelių rutulinis malūnas ir perpildymo rutulinis malūnas?

Grotelių rutulinis malūnas išmeta medžiagą per grotelių plokštę išmetimo gale, kuri sulaiko plieninius rutulius, leisdama praeiti stambiai rūdai. Perpildymo rutulinis malūnas išleidžia srutas per tuščiavidurį veleną, remdamasis srutų lygiu. Ardelių malūnai geriau tinka stambiam malimui ir sumažina permalimą; perpildymo malūnai geriau tinka smulkiam malimui.

2 klausimas: kam naudojamas grotelių rutulinis malūnas?

Jis naudojamas stambiai rūdai šlifuoti mineralų perdirbimo įmonėse, ypač aukso, vario, geležies ir kitų juodųjų ir spalvotųjų metalų rūdoms. Jis tinka didelės apimties gamykloms, kurioms reikalingas didelis našumas (iki 160 t/h) ir vienodo dalelių dydžio, ir veikia tiek šlapio, tiek sauso šlifavimo grandinėse.

3 klausimas: kaip grotelių plokštė neleidžia plieniniams rutuliukams išsikrauti?

Grotelių plokštėje yra mažesnių išpjovų nei plieniniai rutuliukai, bet pakankamai dideli, kad rūdos dalelės galėtų praeiti. Kai malūnas sukasi, rūda stumiama per plyšius nuolatinio padavimo būdu, o plieniniai rutuliai lieka cilindro viduje tolesniam malimui. Ši konstrukcija sumažina per daug šlifavimą ir išlaiko malimo terpę malūne.

4 klausimas: koks yra EPIC grotelių rutulinio malūno talpos diapazonas?

Standartinis modelis palaiko iki 160 t/val. EPIC taip pat siūlo didesnius modelius didelio našumo mineralų perdirbimo įmonėms. Norėdami sužinoti konkretaus projekto pajėgumus, atsiųskite mums savo rūdos tipą, tiekimo dydį, tikslinį dalelių dydį ir reikalingą našumą, o mūsų inžinieriai rekomenduos tinkamą modelį.

5 klausimas: kiek energijos gali sutaupyti riedėjimo guolio konstrukcija?

Pakeitus įprastus slydimo guolius dideliais dviejų eilių sferiniais ritininiais guoliais, malūnas sumažina pasipriešinimą paleidimui ir trintį, todėl energijos sąnaudos sumažėja 20–30%. Tai taip pat sumažina paleidimo sukimo momentą, o tai reiškia tolygesnį paleidimą ir mažesnį variklio ir transmisijos sistemos įtempimą.

6 klausimas: kas yra žiedinis įdėklas su grioveliais ir kodėl tai svarbu?

Žiedinis įdėklas su grioveliais – tai gofruotoji įdėklo plokštė, sumontuota cilindro viduje. Jo grioveliai padidina kontaktinį paviršių tarp malimo terpės ir rūdos ir pagerina medžiagos pakėlimą malūno viduje. Tai lemia didesnį malimo efektyvumą, geresnę dalelių dydžio kontrolę ir mažesnes energijos sąnaudas vienai tonai rūdos.

7 klausimas: kuo skiriasi EPIC grotelių rutulinis malūnas ir įprastas rutulinis malūnas?

EPIC grotelių rutuliniame malūne vietoj slydimo guolių naudojami riedėjimo guoliai, vietoj plokščio įdėklo – griovelinis žiedinis įdėklas, o vietoj rankinio tepimo alyvos rūko tepimo sistema. Šie trys pakeitimai leidžia sutaupyti 20–30 % energijos, didesnį našumą ir mažesnę priežiūrą, palyginti su įprastomis rutulinėmis malūnėmis.

8 klausimas: ar malūnas gali būti pritaikytas konkrečiam rūdos tipui ar projektui?

Taip. EPIC teikia pritaikytus sprendimus, pagrįstus rūdos rūšimi, padavimo dydžiu, tikslinių dalelių dydžiu, pralaidumu, vietos aukščiu, maitinimo šaltiniu ir įrengimo sąlygomis. Pasirinktinės parinktys apima cilindro dydį, įdėklo profilį, guolio tipą, pavaros konfigūraciją ir valdymo sistemą, taip pat montavimo nurodymus vietoje ir ilgalaikės priežiūros palaikymą.

9 klausimas: koks yra grotelių rutulinio malūno įrengimo reikalavimas?

Įrenginiams, kurių cilindro skersmuo mažesnis nei 2,1 m, EPIC naudoja integruotą rėmo konstrukciją, kuri supaprastina civilinę statybą ir sutrumpina montavimo laiką. Didesniems vienetams naudojamas atskiras pagrindas. EPIC teikia montavimo brėžinius, gaires vietoje ir užjūrio projektų paleidimo palaikymą.

10 klausimas: koks yra pristatymo laikas ir kaip gauti citatą?

Standartinis pristatymo laikas paprastai yra 30–60 dienų, priklausomai nuo modelio ir užsakymo kiekio. Norėdami gauti citatą, atsiųskite mums savo rūdos tipą, tiekimo dydį, tikslinį dalelių dydį, reikalingą našumą (t/h), vietos sąlygas ir maitinimo šaltinį. Mūsų inžinierių komanda rekomenduos tinkamą modelį ir pateiks visą kainą.

11 klausimas: Ar užsienio klientai gali patikrinti gamyklą prieš išsiuntimą?

Taip. EPIC kviečia užsienio klientus apsilankyti Čingdao gamybos bazėje, kad patikrintų gamyklą ir priimtų įrangą prieš išsiunčiant. Klientai gali peržiūrėti grotelių plokščių išleidimo sistemą, žiedinį įdėklą su grioveliais, tepimo dulksna sistemą, cilindrų suvirinimą ir guolių mazgą. Techninės derybos apima rūdos tipą, tiekimo dydį, tikslinį dalelių dydį, pralaidumą, montavimo gaires ir ilgalaikę priežiūrą.

12 klausimas: Kodėl verta rinktis EPIC grotelių rutulinį malūną, o ne kitus tiekėjus?

EPIC turi dešimtmečius specializuotą šlifavimo staklių projektavimo inžineriją, naudoja patvarias medžiagas ir griežtą kokybės kontrolę, teikia konsultacijas, montavimo gaires ir aptarnavimą po pardavimo. Energiją taupantis grotelių rutulinis malūnas sujungia riedėjimo guolio technologiją, žiedinio įdėklo konstrukciją ir tepimą alyvos dulksna, kad sutaupytų 20–30 % energijos, iki 160 t/h našumas ir patikimas ilgalaikis stambios rūdos šlifavimo efektyvumas.

Privalumų santrauka

· Aukšto efektyvumo šlifavimas su mažesniu energijos suvartojimu.

· Tvirta, patvari konstrukcija, skirta ilgalaikiam veikimui.

· Lengva priežiūra ir patikima tepimo sistema.

· Lanksčios dydžio parinktys, kad atitiktų veiklos reikalavimus.

· Idealus pasirinkimas pirkėjams visame pasaulyje, ieškantiems ekonomiškos aukštos kokybės mineralų apdorojimo įrangos.

EPIC Grate Ball Mill yra pažangios šlifavimo technologijos, aukščiausios inžinerijos ir pasaulinės eksporto patirties kulminacija. Nesvarbu, ar atnaujinate esamas gamyklas, ar statote naujas mineralų perdirbimo linijas, šis rutulinis malūnas užtikrina didžiausią našumą, energijos vartojimo efektyvumą ir ilgalaikį veikimo patikimumą.Sveiki atvykę į mus susisiekti!
